Der Hub ist ein Gerät der Bitübertragungsschicht. Er wird auch als Mulitportrepeater bezeichnet. Die Bezeichnung sagt schon alles aus. Im Prinzip ist ein Hub ein Repeater mit mehreren Ports.
1. Welche Aufgaben hat ein Hub?

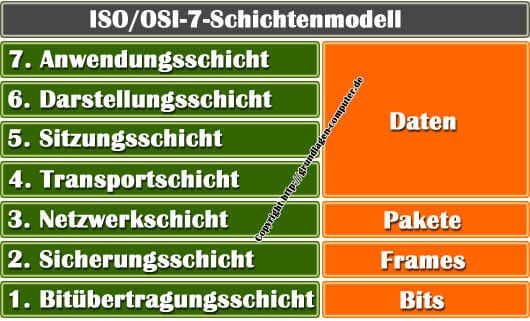

Der Hub verbindet mehrere Netzwerkgeräte in einem LAN zu einem Netzwerk. Dabei „arbeitet“ der Hub auf der ersten OSI-Schicht. Er verfügt genau wie der Repeater über keine Entscheidungskompetenzen und bereitet lediglich Signale auf. Erreicht den Hub ein Signal an einem Port, so sendet er ein aufgefrischtes Signal an alle Ports – außer an dem er es erhalten hat – weiter.
2. Sniffern mit dem Hub
Der Hub bietet den Vorteil, dass an jedem Port die Kommunikation zwischen 2 Endgeräten mitgeschnitten werden kann, um eine Netzwerkdiagnose zu machen bzw. mögliche Fehler in einem Hub-Netzwerk zu finden. Dazu muss ein am Hub angeschlossener PC den Netzwerkverkehr aufzeichnen.
3. Nachteile eines Hubs

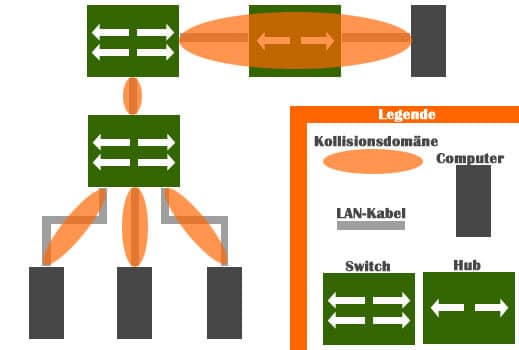

Der Hub hat den Nachteil, dass Signale und Fehler (falsche Signale oder Kollisionen) zugleich weiter gesendet werden. Des Weiteren vergrößert der Hub eine Kollisionsdomäne. Also die Domäne in der Kollisionen auftreten können. Bei sehr vielen Geräten wirkt sich dies auf die Datenübertragungsrate aus.
Im Falle einer Kollision wird beim CSMA/CD-Verfahren ein Jam-Signal an alle Stationen gesendet. Die Empfänger stellen den Versand von Nachrichten ein und versuchen es nach einer zufälligen Zeit erneut. Treten jetzt häufig Kollisionen auf, so kann man sich vorstellen, dass die Warte-Zeit höher und damit die tatsächliche Datenübertragungsrate geringer wird.
Symbol Hub im Netzwerk
